Nedir
Bu Belt Check® ?
Tanıtım Filmini İzleyin

Belt Check® nasıl çalışır?

Belt Check® aracınızın içine hiçbir kablo kullanılmadan monte edilir.

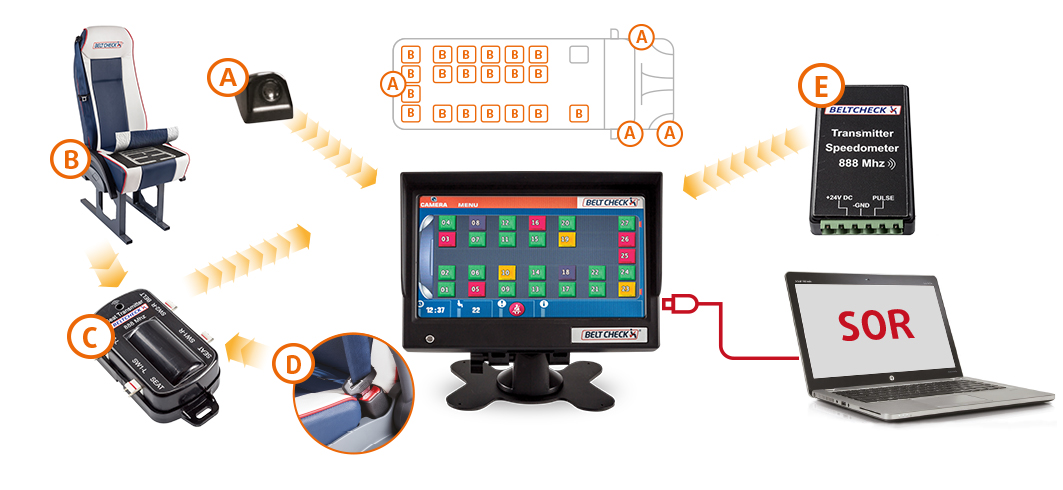

Belt Check nasıl çalışır?

Araç Ekipmanları

  • Kamera (A)Sisteme 4 adet kamera doğrudan bağlanabilir. Ekran 3’e bölünerek bu kamera görüntülerini gösterir. 4. Kamera geri vitese geçildiğinde otomatik olarak devreye girer. Sürücü, ekrandaki kamera ikonuna dokunarak görüntüleri istediği zaman değiştirebilir. (Kamera opsiyoneldir)
  • Koltuk Sensörü (B) Koltuğun oturak kısmına yerleştirilen bir ağırlık sensörü ile yolcuların koltuklarda oturup oturmadığı algılanır.
  • Koltuk Modülü (C) Küçük bir pille çalışan modül; hiçbir kablolamaya gerek duyulmadan koltukta oturanların var/yok ve kemer takılı / takılı değil bilgilerini ekrana iletir.
  • Kilit Mekanizması (D)Emniyet kemeri kilidi içine yerleştirilen bir mikro anahtar sayesinde kemerin takılı olup olmadığını algılar.
  • Hız Ölçer (E)Aracın hız sensöründen alınan bilgileri, ana cihaza ileten kablosuz bir hız ölçüm modülüdür. Bu sayede araç 20 km/s altına indiği zaman kamera görüntülerini, 20 km/s hızın üzerine çıkıldığında da oturma düzeni, otomatik olarak ekranda görüntülenir.

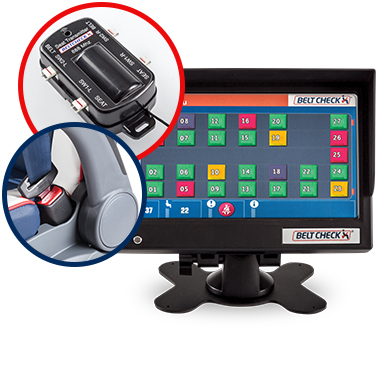

Sürücü Kontrol Ekranı

  • 7 inç dokunmatik ekrana sahiptir.
  • Araç krokisi üzerinde, koltuk numaralarına göre oturma ve kemer takma durumlarını görüntüler.
  • Araçtaki yolcu sayısını gösterir.
  • 4 kamera bağlantısı sayesinde aracın içi ve dışı izlenebilir.
  • Kablosuz bağlantılı hız ölçer sayesinde 20 km/s hızın üzerine çıkıldığında kamera, oturma düzeni ekranına otomatik olarak geçiş yapar.
  • Tüm ayarlamalar kullanıcı dostu arayüz ve dokunmatik ekran sayesinde kolaylıkla yapılır.
  • Belt Check ekranı, koltuk mödülleri ile kablosuz haberleştiği için araç konsolunda bir kablo karmaşası yaratmaz.
  • Ekran kapatılıp, sürücü araçtan ayrılırken araçta yolcu var ise cihaz sürücüyü sesli olarak uyarır.
  • Koltukların yolcu durumlarını, zamanı ve araç hızını sürekli olarak hafızasına kaydeder.

(SOR) Kayıt Sistemi

SOR yazılımı sayesinde, seyir halinde kemer takmayan yolcuların hangi koltukta oturduğunu, hangi koltukların boş olduğunu, kaç yolcu taşındığını, ne kadar süre seyir edildiğini, bu sürede aracın ne kadar hız yaptığı bilgilerine sahip olursunuz. Bu bilgileri diz üstü veya masa üstü bilgisayarınıza USB kabloyla aktarıp, yazıcınızdan çıktısını alabilirsiniz.

Kablolu Belt Check® nasıl çalışır?

Belt Check aracınızdaki koltuğun döşeme sistemine müdehalede bulunmadan,çok hızlı bir şekilde monte edilmekte ve koltuk bazında istenen kg. hassasiyetine göre ayarlanmaktadır. Bu sebeple ısofıx vb. sistemlerin Belt Check’e entegre edilmesi bir dakikadan kısa sürmektedir.

Ekran: Ekran’ın composit ya da HDMI girişi olması yeterlidir.

REFERANSLAR

  • UNILEVER

    Suspendisse nisl ipsum, posuere in maximus vel, venenatis sit amet tellus. Vivamus imperdiet porta bibendum. Aliquam nibh dolor, rutrum ut commodo non, porta ac justo.



SIKÇA SORULAN SORULAR

Merak ettiğiniz ne varsa...

-Belt Check® nedir?

Belt Check®; emniyet kemeri kontrol takip ve araç içi bilgi toplama sistemidir.

+Emniyet kemerinin durumunu nasıl kontrol ve takip eder?

Belt Check® sistemi, yolcu koltuklarına monte edilen sensör ve kilit mekanizmasına yerleştirilen mikro anahtar ve algılayıcı modüller sayesinde ana ünite ile kablosuz olarak haberleşir. Bu sayede; her koltuk boş (gri), oturan (kırmızı), yolcu kemer takılı (yeşil), kemer takılı yolcu yok (sarı) renkler ile ekrana yansıtılır. Ayrıca sürücü aracı terk etmeden önce cihazı kapattığında araçta kalan yolcular varsa sesli olarak uyarır.

+Araç içinden ne gibi bilgiler toplar?

Aracınız seyir halindeyken hangi koltukta hangi yolcu kemerinin takılı olup olmadığını, hangi koltukların boş olduğunu; aracınızın seyir sırasında kaç yolcu taşıdığını, seyrini ne kadar zamanda tamamladığını, hangi zaman diliminde ne kadar hız ile seyir ettiği bilgilerini alabilirsiniz.

+Bu bilgileri nasıl alabilirim?

SOR programı (Seat Occupancy Record) ile yukarıda belirtilen bütün bilgileri diz üstü veya masa üstü bilgisayarınıza USB kablo ile aktarıp, yazıcınızdan çıktısını alabilirsiniz.

+Aracımı yeni aldığım için pek fazla müdahalede bulunulmasını istemiyorum. Sisteminizin montajı nasıl yapılıyor?

Belt Check® sistemi, yolcu koltuklarına takılan algılayıcı modüllerle çalışır ve ana ünite ile kablosuz olarak haberleşir. Sistem, pille çalışan kompakt cihazlardan oluşmaktadır. Sistemin araca montajı; ana ünite ve koltuklar arasında hiçbir kablolama olmadan ve araç içinde minimum müdahale ile gerçekleşir.

+Modüller kablosuz nasıl haberleşiyorlar?

Belt Check® sistemi, lisans gerektirmeyen 868-910 MHz ISM bandında; çok düşük, güçlü ve kısa süreli radyo haberleşme teknolojisiyle çalışmaktadır. Farklı ülkelerin, farklı band genişliklerine uygunluk için, cihazların çalışma frekansları yazılımla ayarlanabilmektedir. Koltuk modülleri her biri kendine has bir adresi olan cihazlardır ve çok düşük akım tüketimine sahiptir(3-10 uA). Pil seviyesi en yüksek tüketimin olduğu anda ölçülür ve bu ölçüm sürekli yapılarak ana üniteye yollanır. Bu sayede pil bitmeden önce kullanıcıya ana ekrandan bilgi verir. Bir modül ana üniteye bir kez tanıtıldığı zaman sadece o koltuk için ve o ana üniteye veri yollayan cihaza dönüşür, bu da sisteme güvenlik sağlar.
